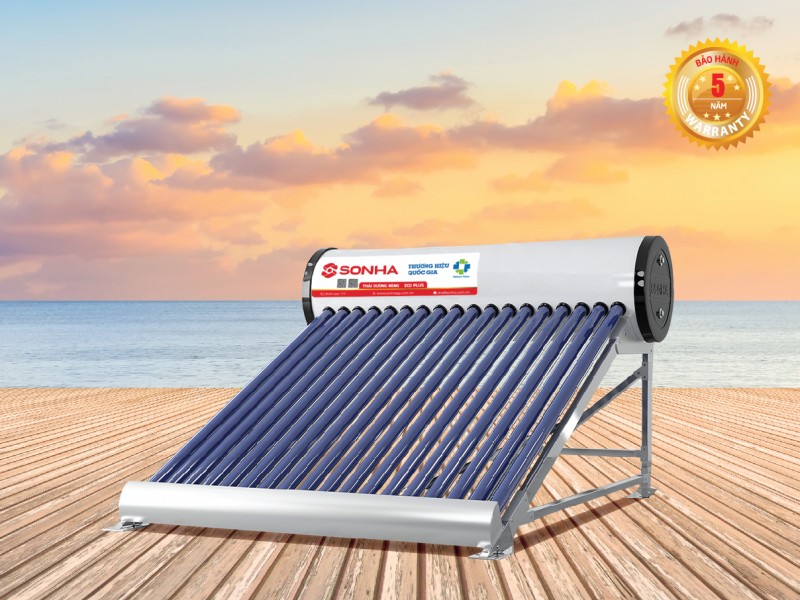

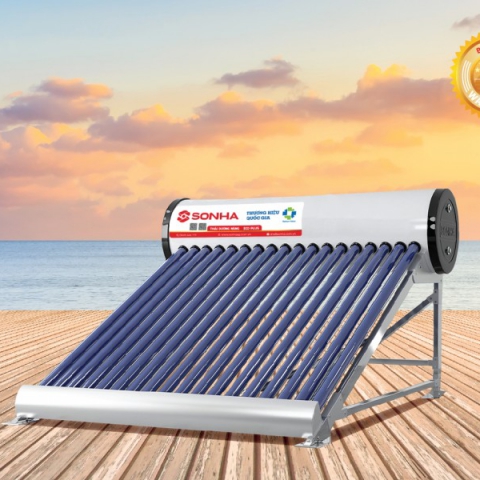

Thái Dương Năng Sơn Hà Eco Plus

  • Thông số kỹ thuật
  • Ưu điểm
  • Hướng dẫn lắp đặt

Nguyên lý hoạt động:

Hệ thống máy nước nóng năng lượng mặt trời hoạt động theo nguyên lý đối lưu nhiệt tự nhiên, tận dụng khả năng hấp thụ cao năng lượng mặt trời của các ống hấp nhiệt chân không. Lớp phủ có độ trong suốt thấp chuyển bức xạ mặt trời thành nhiệt năng. Năng lượng mặt trời được hấp thụ tại bề mặt thiết bị sẽ đun nóng nước, do quá trình đối lưu nhiệt, nước tại bình bảo ôn sẽ tăng lên, quá trình này diễn ra liên tục cho đến khi nhiệt độ trong bình bằng nhiệt độ của nước tại thiết bị hấp thụ.



Bảng thông số kỹ thuật:


STT

TÊN SẢN PHẨM

MÃ SẢN PHẨM

THÔNG SỐ LẮP ĐẶT
(dài x rộng x cao) (mm)

1



Thái Dương Năng

14 ống - Ø 58

TDN ECOPLUS58 - 140

1260 x 1964 x 1260

2

Thái Dương Năng

16 ống - Ø 58

TDN ECOPLUS58 - 160

1420 x 1964 x 1260

3

Thái Dương Năng

18 ống - Ø 58

TDN ECOPLUS58 - 180

1580 x 1964 x 1260
4

Thái Dương Năng

20 ống - Ø 58

TDN ECOPLUS58 - 200 1740 x 1964 x 1260
5

Thái Dương Năng

24 ống - Ø 58

TDN ECOPLUS58 - 240 2060 x 1964 x 1260
6

Thái Dương Năng

28 ống - Ø 58

TDN ECOPLUS58 - 280 2380 x 1964 x 1260

Thái Dương Năng Sơn Hà Eco Plus của Sơn Hà sản xuất trên dây truyền tự động hóa hiện đại bậc nhất châu Âu chất lượng cao giá thành hợp lý, là sản phẩm mà Sơn Hà mong muốn tất cả các gia đình Việt Nam đều có thể sử dụng.

THÁI DƯƠNG NĂNG ECO PLUS có các tính năng:

  • Công nghệ ống chân không 5 lớp, hấp thụ nhiệt lên tới 99%.
  • Ruột bình bảo ôn sản xuất theo công nghệ châu Âu hạn chế tối đa sự phá hủy vật liệu lên đến 98%
  • Lớp bản ôn Polyurethane phun bằng máy phun áp lực cao, giữ nhiệt tối đa.
  • Vỏ bình bảo ôn làm bằng vật liệu mới sang trọng, bền đẹp.
  • Chân đế thiết kế vững chắc bằng thép sơn tĩnh điện.

Máy nước nóng năng lượng mặt trời được nghiên cứu và phát triển theo triết lý:

  • Thân thiện với môi trường: Sản phẩm sử dụng các nguồn năng lượng tự nhiên là ánh sáng mặt trời nên không tạo ra các chất thải gây ảnh hưởng đến môi trường
  •  An toàn khi sử dụng: Khi sử dụng Thái Dương Năng, các nguy cơ cháy nổ, chập điện được loại bỏ hoàn toàn
  • Tiết kiệm điện 100%: 10VNĐ là chi phí trung bình để tạo nên 01 lít nước nóng khi sử dụng Thái Dương Năng. Với chi phí thấp như vậy, Thái Dương Năng là lựa chọn hàng đầu cho nhu cầu sử dụng khối lượng nước nhiều và thường xuyên như các khách sạn, nhà hàng, bệnh viện... và các hộ gia đình.

Bảo hành: 5 năm

Video hướng dẫn lắp đặt Máy Nước Nóng Năng Lượng Mặt Trời:

    STT

Nội dung chi tiết

 Công tác chuẩn bị
(Dụng cụ)

Lời bình

 Bước 1

Giới thiệu sản phẩm:
Tính năng nổi trội, ưu điểm, cách sử dụng, lợi ích mang lại cho người sử dụng



Vượt lên khỏi giới hạn của một thiết bị cần thiết trong gia đình, Thái Dương Năng là một sáng tạo độc đáo với góc nhìn mới lạ trong chiến lược phát triển sản phẩm mới của Sơn Hà.
Tự hào là nhà sản xuất và phân phối máy nước nóng năng lượng mặt trời đầu tiên tại Việt Nam, Sơn Hà mang đến ản phẩm Thái Dương Năng với những tính năng nổi trội như:
  • Tiết kiệm điện năng
  • Thân thiện môi trường
  • An toàn khi sử dụng.

 Bước 2

Điều kiện lắp đặt:
Vị trí, mặt phẳng



Phần đế phải đặt trên mặt phẳng cố định không kê kích, các đế chân phải được bắt cố định chắc chắn với mặt phẳng tiếp xúc. Tùy thuộc vào địa thế lắp đặt lắpThái Dương Năng quay về hướng Nam hoặc Nam chếch tây 10 độ là hiệu quả nhất. Khoảng cách từ bồn cấp nước đến Thái Dương Năng phải đảm bảo đủ áp lực cấp nước tự nhiên cho Máy Nước Nóng, trường hợp quá thấp hoặc quá cao phải sử dụng bình điều áp (BNP).
Lưu ý: lắp đặt phải tránh các vị trí có thể gây nguy hiểm như đường điện, cây, lắp sát mép tường…

Bước 3

Hình ảnh dụng cụ đi kèm và dụng cụ lắp đặt



Chuẩn bị đầy đủ các linh kiện phụ kiện, các dụng cụ hỗ trợ lắp đặt sẵn sàng với vị trí thuận tiện nhất như Cle, tua vít bắt chặt các ốc vít nối các thanh chân, kìm điện, kìm mỏ vịt, kìm nước, máy hàn.

Bước 4

Hình ảnh các hộp đựng BBO, ống chân không, hộp đưng phụ kiện Thái Dương Năng



Để lắp đặt hoàn thiện Máy Nước Nóng Năng Lượng Mặt Trời cần có đầy đủ các hộp trong đó chứa Bình bảo ôn, ống chân không và hộp đựng các phụ kiện đi kèm.

Quý khách hàng có thể tham khảo cách lắp đặt máy nước nóng Thái Dương Năng được để ở trong thùng bình bảo ôn.

 Bước 5

Lắp thanh đứng với giá đỡ bình







Cle M6, tua vít 4 cạnh

Lắp thanh đứng với giá đỡ bình.
Dùng Cle và tua vít xiết chặt bulon.

 Bước 6

Lắp thanh chéo bên Lắp thanh chéo bên. Dùng Cle và tua vít xiết chặt bulon.

 Bước 7

Lắp thanh ngang bên Lắp thanh ngang bên phải. Dùng Cle và tua vít xiết chặt bulon.

 Bước 8

Lắp bên đối diện tương tự Lắp thanh ngang bên trái. Dùng Cle và tua vít xiết chặt bulon.

 Bước 9

Lắp thanh giằng sau Lắp thanh giằng sau. Dùng Cle và tua vít xiết chặt bulon.

 Bước 10

Lắp hai thanh chéo sau Lắp hai thanh chéo theo hướng nam. Dùng Cle và tua vít xiết chặt bulon.

 Bước 11

Lắp giá đỡ ống Lắp giá đỡ ống. Dùng Cle và tua vít xiết chặt bulon.

 Bước 12

Lắp 2 thanh giằng giá đỡ ống
(2 thanh nhỏ)



Lắp 2 thanh giằng giá đỡ ống. Dùng Cle và tua vít xiết chặt bulon.
Sau khi lắp hoàn thành bộ chân của máy nước nóng Thái Dương Năng, các bạn nhớ dùng cle và tua vít xiết chặt toàn bộ bulon lại cho thật chắc chắn trước khi lắp các bộ phận khác.

 Bước 13

Lắp Bình bảo ôn: Hướng chân vít xuống dưới đưa nhanh vào khe chờ của giá đỡ bình, chỉnh cho BBO cân đối trước khi bắt vít Cle M8, tua vít 4 cạnh Lắp Bình bảo ôn: Hướng chân vít xuống dưới đưa nhanh vào khe chờ của giá đỡ bình,
Sau đó Lắp hai ống của hai đầu Bình bảo ôn, chỉnh cho ống cân với Bình bảo ôn, sau đó xiết chặt 4 ốc ở bình bảo ôn.

 Bước 14

Đóng nắp bịt (dưới BBO)



Đóng nắp bịt dưới BBO. Dùng kìm kẹp nút bịt hỗ trợ điện, sau đó xoáy theo chiều kim đồng hồ và ấn lên (Làm sao để cho không bị kênh gioăng)

 Bước 15

Lắp Ống chân không
Lắp gioăng cao su vào ống, Bát đỡ ống vào giá đỡ ống, Lắp 2 ống hai bên trước
Dung dịch bôi trơn Lắp Ống chân không. Đầu tiên chúng ta bôi dầu vào lỗ tạo độ trơn. Sau đó lắp gioăng cao su vào ống. Lưu ý lắp 2 ống 2 bên trước để cố định. Căn chỉnh bình bảo ôn cố định. Sau đó lắp hoàn chỉnh ống.

 Bước 16

Lắp kép tiện: Quấn băng tan ngược chiều ren, đưa vào thẳng tâm. Băng tan, kìm mỏ vịt, kìm nước Lắp kép tiện: Quấn băng tan ngược chiều ren, đưa vào thẳng tâm. Sau đó lắp ống cút vào bình bảo ôn. Cuối cùng là hàn nhiệt.

 Bước 17

Lắp đường ra, đường vào, ống thoát khí: Quấn băng tan ngược ren, hàn ống nhiệt với cút góc và mang sông. Ống thoát khí cao hơn bồn cấp nước 10cm Băng tan, cút, mang sông, ống nhiệt, máy hàn nhiệt, kéo cắt ống, kìm mỏ vịt, kìm nước Lắp đường ra, đường vào, ống thoát khí: Quấn băng tan ngược ren, hàn ống nhiệt với cút góc và mang sông. Ống thoát khí cao hơn bồn cấp nước 10-20cm.

 Bước 18

Khoan vít bản mã với nền: Định vị, khoan lỗ, đóng nở, bắt vít Khoan, vít nở, cle Khoan vít bản mã với nền: Định vị, khoan lỗ, đóng nở, bắt vít
 Bước 19 Hoàn thành lắp đặt





 Bước 20

Các lưu ý cần thiết: các lỗi thường gặp và cách lắp đúng lắp sai. Điều khoản bảo hành, giải pháp cho thời tiết không nắng, cách lựa chọn SP với số người sử dụng.



Lúc xông nước nên xông vào 6-7h sáng để tránh năng lượng hấp thụ vào ống chân không, tránh vỡ ống.
Lúc lắp nên có 1 van đường vào đường ra để tiện cho việc sửa chữa & bảo hành.
