Thông số kỹ thuật ống inox công nghiệp
TIÊU CHUẨN MỸ - ASTM A312 STANDARD
|
Thickness |
SCH5S | SCH10S | SCH40S | ||
|
NPS |
Outside Diametter |
||||
|
Designator |
in |
mm |
|||
| 1/8 | 0.405 | 10.29 | 1.24 | 1.73 | |
| 1/4 | 0.540 | 13.72 | 1.65 | 2.24 | |
| 3/8 | 0.675 | 17.15 | 1.65 | 2.31 | |
| 1/2 | 0.840 | 21.34 | 1.65 | 2.11 | 2.77 |
| 3/4 | 1.050 | 26.67 | 1.65 | 2.11 | 2.87 |
| 1 | 1.315 | 33.40 | 1.65 | 2.77 | 3.38 |
| 1-1/4 | 1.660 | 42.16 | 1.65 | 2.77 | 3.56 |
| 1-1/2 | 1.900 | 48.26 | 1.65 | 2.77 | 3.68 |
| 2 | 2.375 | 60.33 | 1.65 | 2.77 | 3.91 |
| 2-1/2 | 2.875 | 73.03 | 2.11 | 3.05 | 5.16 |
| 3 | 3.500 | 88.90 | 2.11 | 3.05 | 5.49 |
| 3-1/2 | 4.000 | 101.60 | 2.11 | 3.05 | 5.74 |
| 4 | 4.500 | 114.30 | 2.11 | 3.05 | 6.02 |
| 5 | 5.563 | 141.30 | 2.77 | 3.40 | 6.55 |
| 6 | 6.625 | 168.28 | 2.77 | 3.40 | 7.11 |
| 8 | 8.625 | 218.08 | 2.77 | 3.76 | 8.18 |
TIÊU CHUẨN VIỆT NAM - STANDARD FOR DOMESTIC MARKET
| Thickness | 1.8 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 |
| Outside Diametter | ||||||||
| 21.31 | x | x | x | |||||
| 27.2 | x | x | x | |||||
| 33.4 | x | x | x | |||||
| 42.7 | x | x | x | |||||
| 48.26 | x | x | x | x | x | |||
| 50.8 | x | x | x | x | ||||
| 60.5 | x | x | x | x | x | |||
| 76.2 | x | x | x | x | x | |||
| 88.9 | x | x | x | x | x | |||
| 101.6 | x | x | x | x | x | |||
| 114.3 | x | x | x | x | x | x | ||
| 141.3 | x | x | x | x | x | x | ||
| 168.26 | x | x | x | x | x | |||
| 219.08 | x | x | x | x | x | x |
TOLERANCE: ASTM A312, ASTM A778
|
Outside Diametter |
Wall thickness |
Straightness |
Length |
|||||||
|
0D |
|
48.26 ˜ |
114.3 ˜ 219.08 |
219.08 ˜ 457.2 |
457.2 ˜ 660.40 |
660.40 ˜ 863.6 |
863.6 ˜ 1219.2 |
+22.5% -12.5% |
6.4mm/6m | +50 mm -0% |
|
TOLERANCE |
+0.4 |
+0.8 -0.8 |
+1.6 -0.8 |
+2.4 -0.8 |
+3.2 -0.8 |
+4.0 -0.8 |
+4.8 -0.8 |
|||

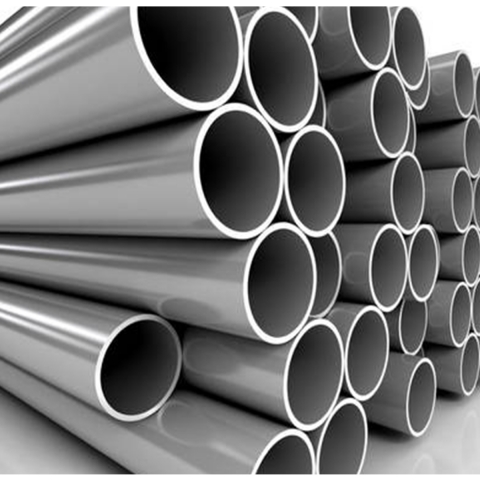

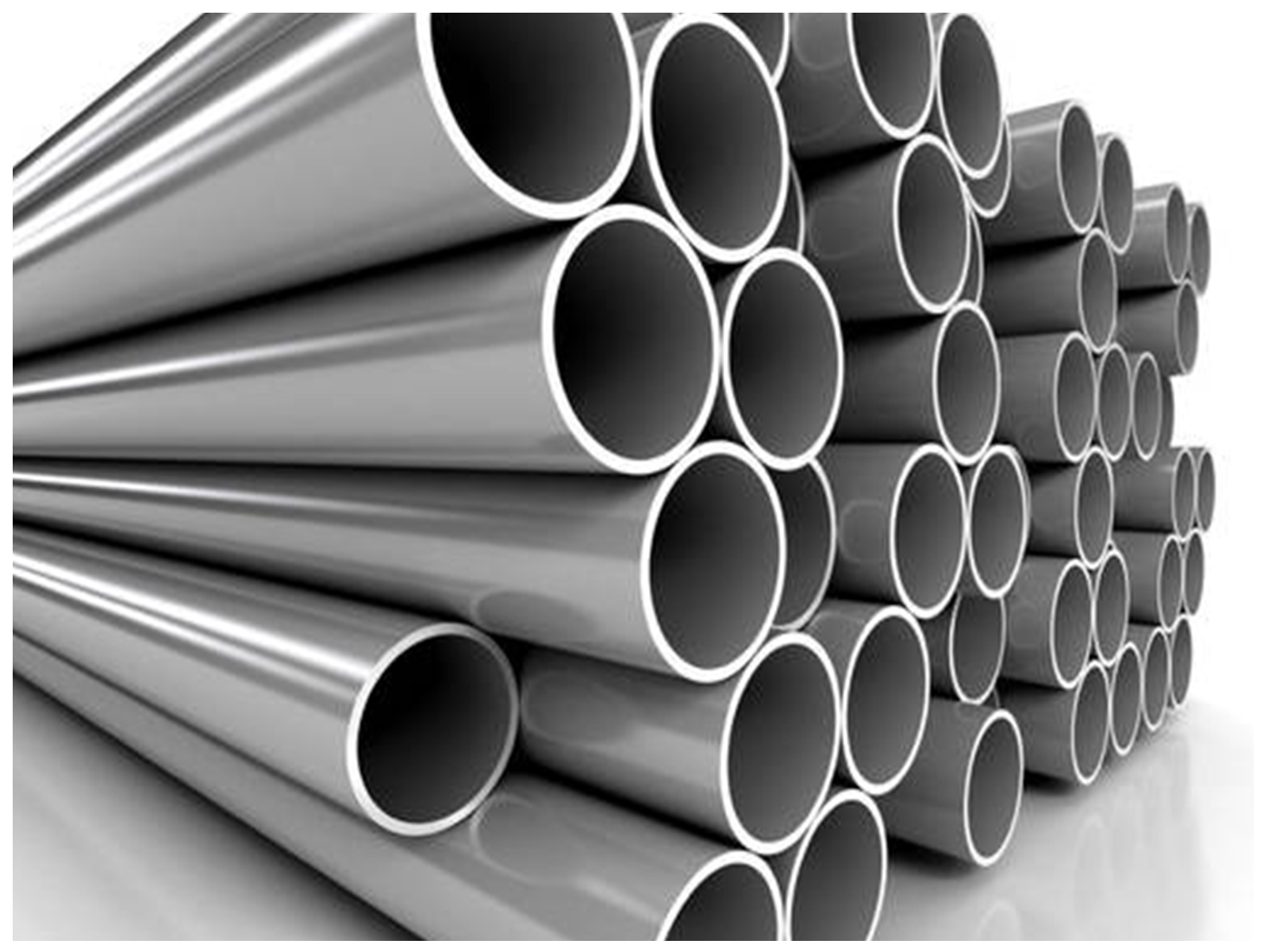

Ống inox công nghiệp
Sản phẩm ống công nghiệp của Sơn Hà được ứng dụng chủ yếu trong các công trình Công nghiệp nặng như: giàn khoan, nhà máy lọc dầu, nhà máy thực phẩm, tòa nhà cao ốc, các công trình thủy – nhiệt điện… Do tầm quan trọng của việc ứng dụng trong công nghiệp nên các sản phẩm của Sơn Hà luôn được sản xuất theo tiêu chuẩn quốc tế. Công nghệ này tạo cho các mối hàn của ống thép không rỉ có được đọ chuẩn cao, kiểm tra mối hàn bằng cách bóp méo và loe đầu nhưng mối hàn không bị thay đổi hay biến dạng.

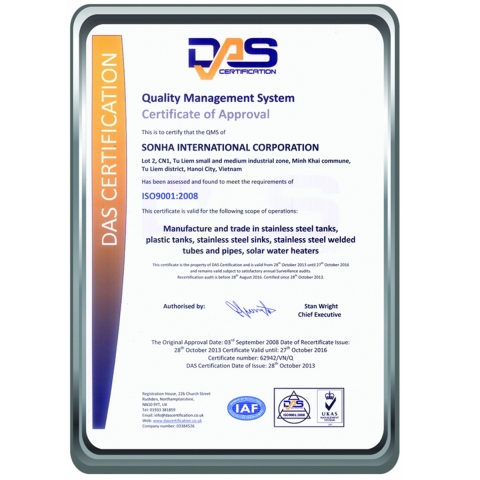

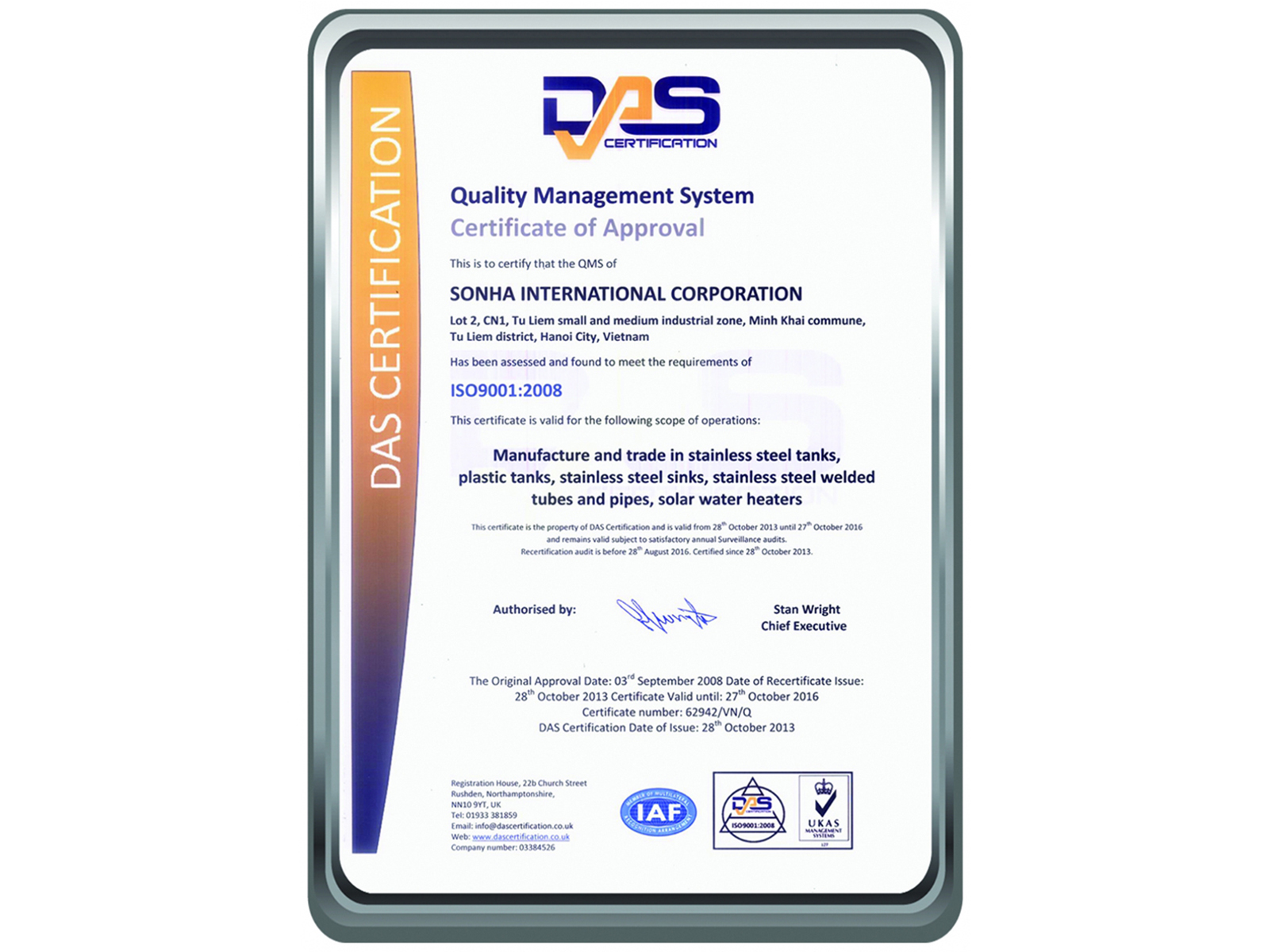

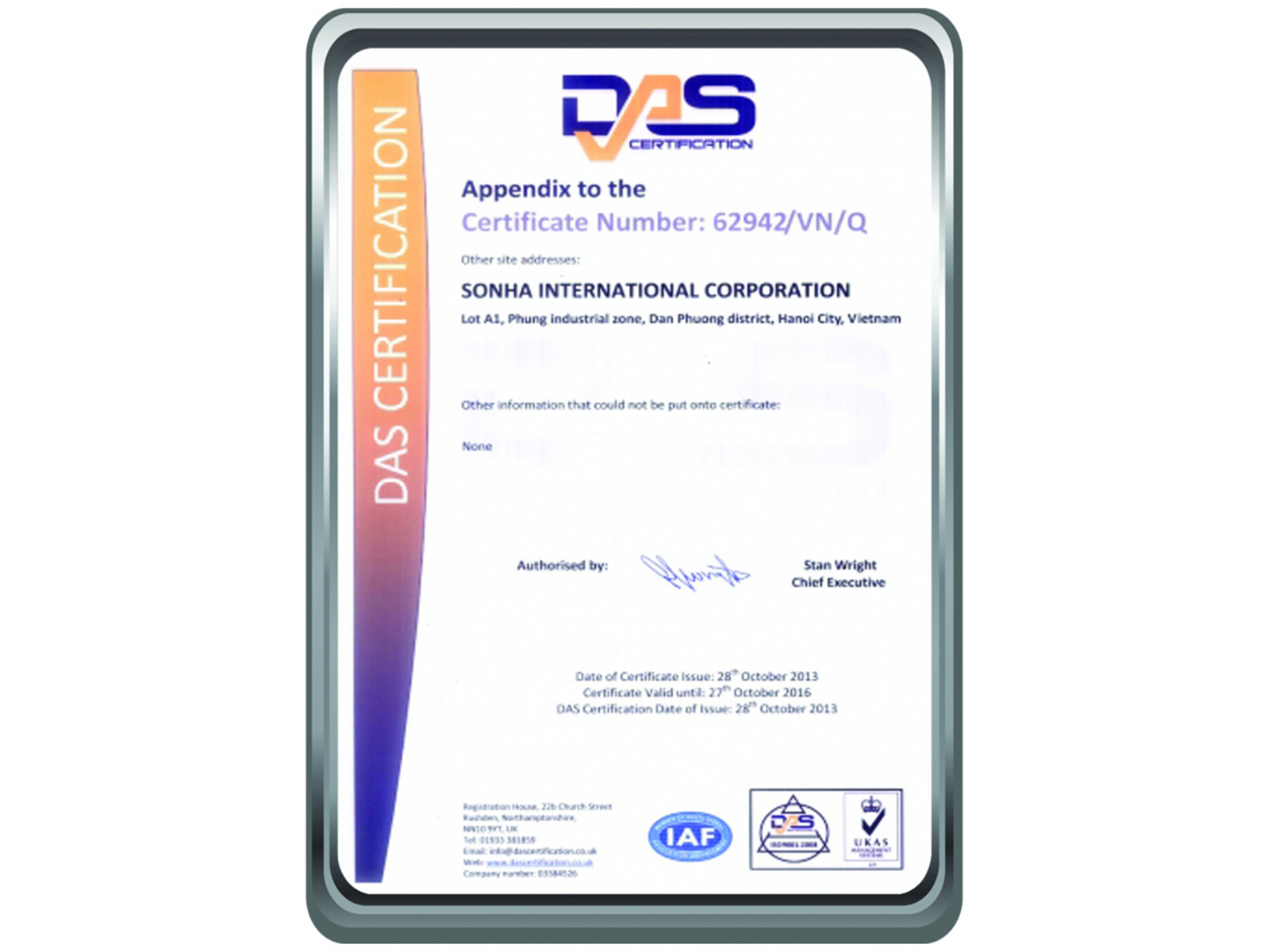

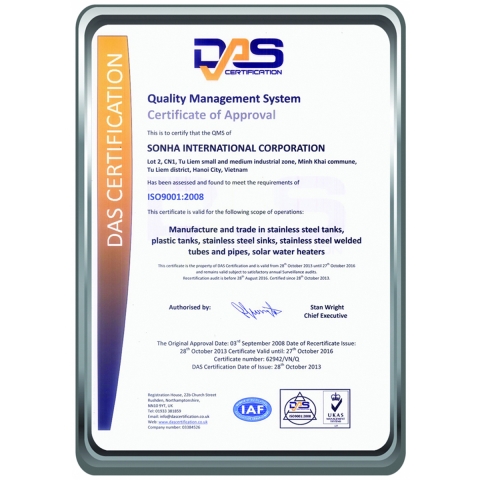

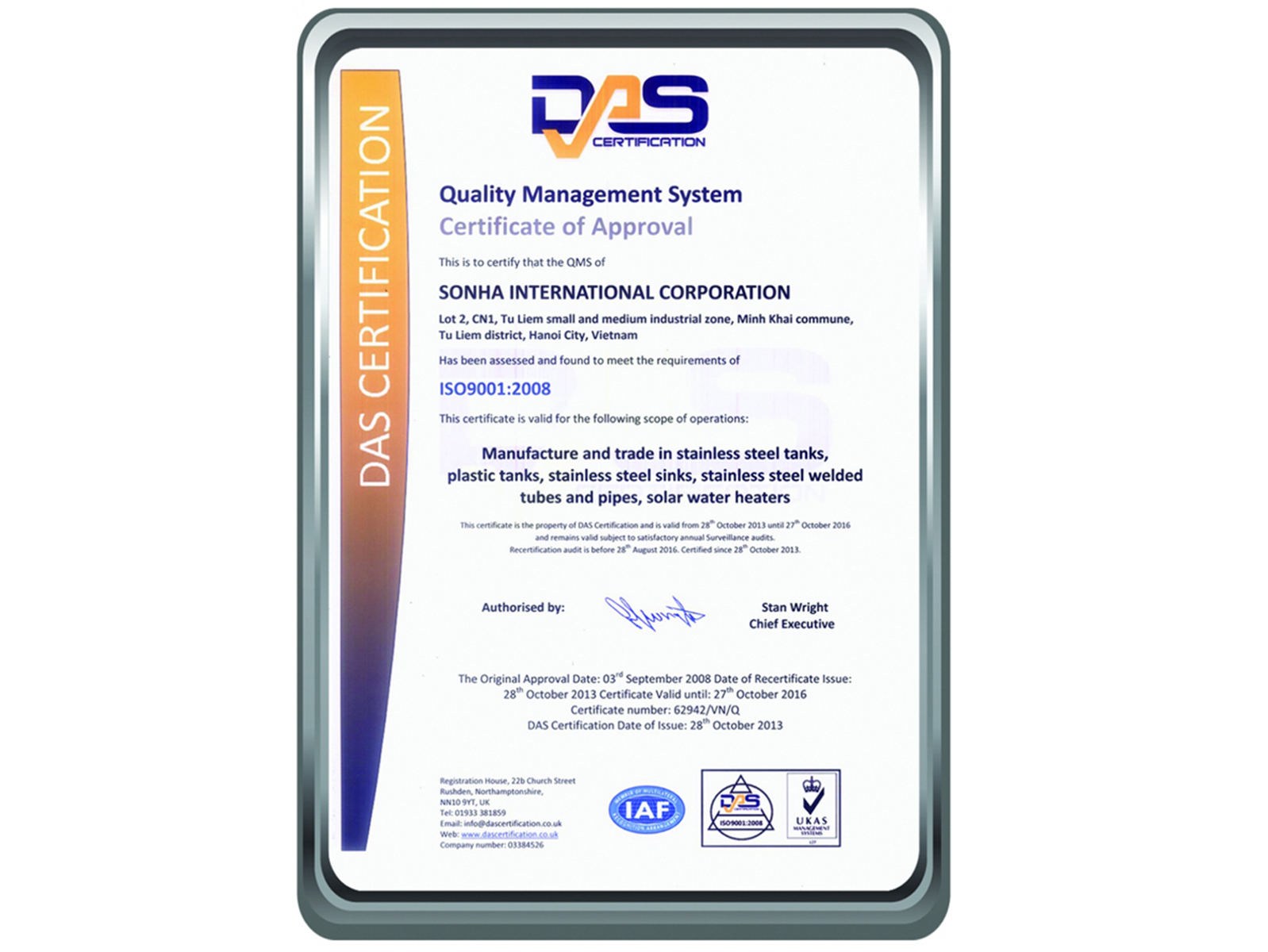

Dây truyền sản xuất ống công nghiệp của Sơn Hà được áp dụng trong nhiều nhà máy sản xuất thép không rỉ lớn trên thế giới như Mỹ, Đức – kết hợp với một quy trình sản xuất trải qua 14 bước rất nghiêm ngặt để có thành phẩm. Vì thế tất cả các sản phẩm ống thép không rỉ của Sơn Hà đều đạt chất lượng theo tiêu chuẩn Mỹ, Nhật Bản như: ASTM A312, ASTM A778 và chứng nhận Iso 9001: 2008; PED; DAS, TUV… một trong những chứng nhận quan trọng để sản phẩm Sơn Hà xuất khẩu sang các nước trên thế giới.
